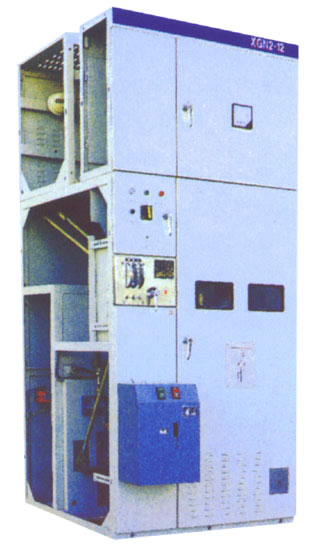

| XGN2型固定金屬封閉式開關柜用于3～10KV三相交流50Hz系統中作為接受與分配電能之用。其母線系統為單母線，并可派生出單母線帶旁路和雙母線結構。
本開關柜為金屬封閉箱式結構，柜內分為斷路器室、母線室、電纜室、繼電器室。室與室之間用鋼板隔開。開關柜為雙面維護，前面檢修電器室的二次元件，維護操動機構、機構聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端。在斷路器室和電纜室均裝有照明燈。
為了防止帶負荷分合隔離開關，防止誤合斷路器，防止誤入帶電間隔，防止帶電誤合接地開關，防止帶接地刀合閘，開關柜采用相應的機械聯鎖。本開關設備技術性能符合GB3906-91、GB/T11022-89、IEC298-90、DL404-91等標準。
|
