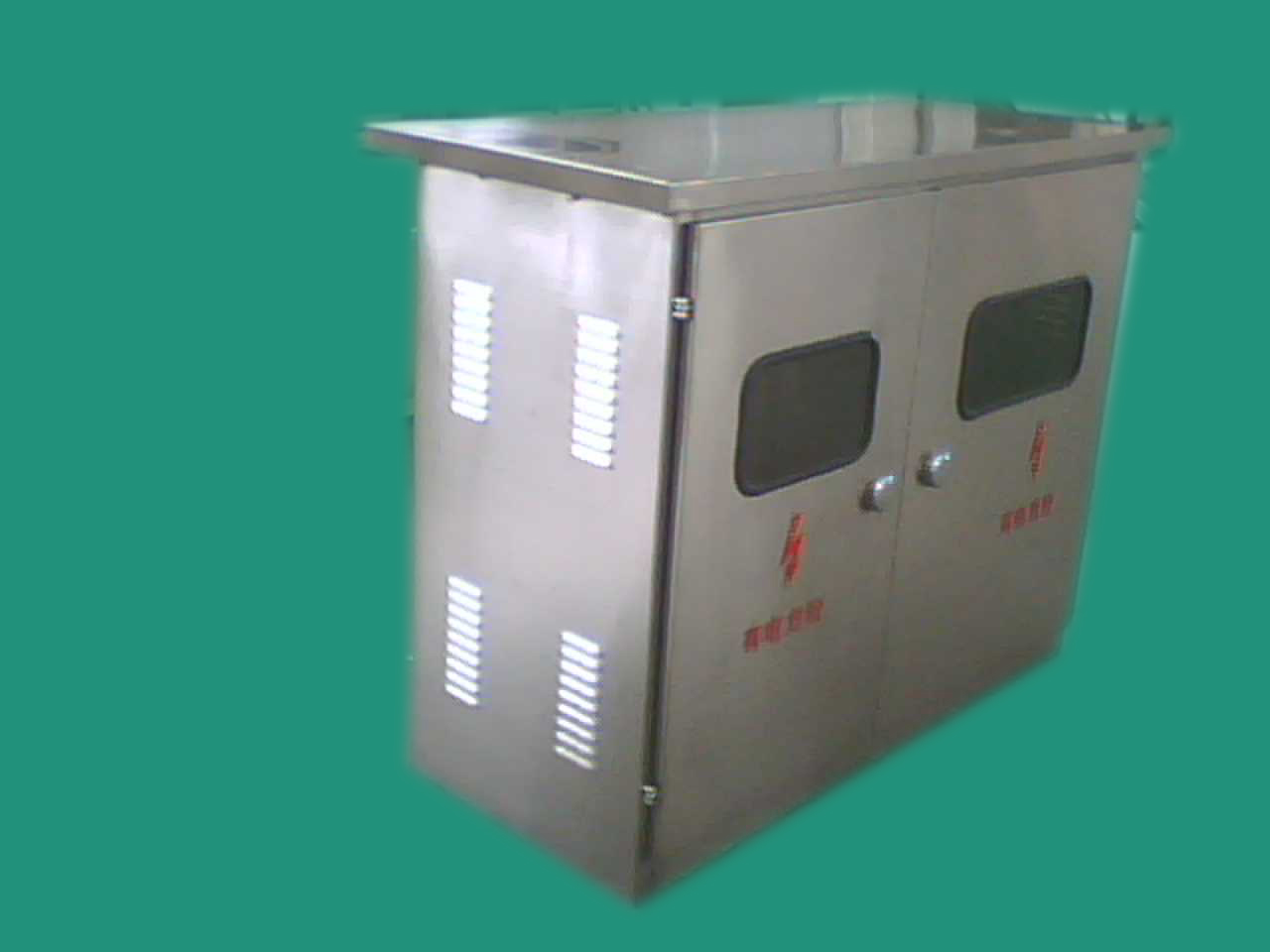

1、JP 柜配置及要求
（1）JP柜回路配置
配電變壓器容量小于等于50 kVA , 配置一回路出線，饋線使用一只空氣開關。
配電變壓器容量大于50 kVA, 小于100 kVA，配置一回路或二回路出線，饋線使用一只或二只空氣開關，不配置進線總開關。
配電變壓器容量大于100 kVA，小于150 kVA配置二回路出線，饋線使用二只空氣開關，不配置進線總開關。
二回路JP柜每一個回路的空氣開關均按配電變壓器全容量配置。
（2） JP柜配置
JP柜內配置如下單元:
(a). 計量單元
(b). 保護單元
(c). 防雷保護單元
(d). JP柜外殼正面設置紅色帶電指示燈
（3）JP柜單元配置及要求
(a)、 有功電能表。
電能表要求選擇有良好質量保證的長壽命（或亞長壽命）機械式電能表。
統一配置2 級單只單相電壓表，設置切換開關便于測量三相電壓；電壓表進線與JP柜設置的帶電紅色指示燈配置共用保險。在需要裝設電壓監測儀的JP柜內，不再設置電壓表及相應切換開關；電壓表的安裝位置應便于改安裝電壓監測儀并易作相應電氣接線調整。JP柜內裝設的電壓監測儀應滿足相應的技術條件。
(b). 控制保護單元配置及要求
JP柜內按各回路設置，選擇目前國內生產的可靠性較高產品；空氣開關按配電變壓器的容量及回路分配容量選擇空氣開關型號參數。一回路配置的空氣開關容量按變壓器額定電流的1.3倍選擇；多回路出線僅配置出線空氣開關，容量按正常****負荷電流選擇；手動開斷正常負荷電流的，應能可靠開斷1.5倍的****負荷電流，并能可靠開斷安裝處可能發生的****短路電流。
JP柜空氣開關應具有長延時和瞬時動作的性能，其瞬時脫扣器的動作電流，一般為變壓器低壓側額定電流的6倍至10倍，長延時脫扣器的動作電流可根據變壓器低壓側允許的過負荷電流確定。瞬時脫扣器，應躲過回路中短時出現的高峰負荷，對于感性負載應躲過其啟動電流；長延時脫扣器的動作電流，可按回路****負荷電流的1.1倍確定。
空氣開關應選擇設計合理、結構緊湊、質量可靠、體積小、分斷高、飛弧短等性能特點的塑殼式斷路器。
(c). 防雷保護單元
JP柜內設置一組符合相關標準的低壓交流無間隙金屬氧化物避雷器，統一選用HY1.5W—0.28/1.3型硅橡膠復合外套氧化鋅避雷器。JP 柜應設置避雷器接地引下線的接地專用端子。
(d). 紅色帶電指示燈
JP柜正面面板配置交流220V AD11—22/20 型紅色發光二極管作為紅色帶電指示燈，該指示燈與計量單元配置的電壓表共用保險。
操作靈活方便。
50Hz交流電壓，歷時1mim絕緣強度試驗，試驗時不得出現擊穿、閃絡(luò )及電壓突然突然下降現象。
2. 產品標志、包裝、貯存和運輸
（1） 產品標志
（2）每套JP柜應裝有標明下列內容的標牌：
a) 產品名稱及型號；
b) 額定頻率；
c) 額定電壓；
d) 額定電流；
e) 功能單元參數；
f) 重量；
g) 接線圖；
h) 制造年份；
i) 制造廠名稱及或商標。
|
