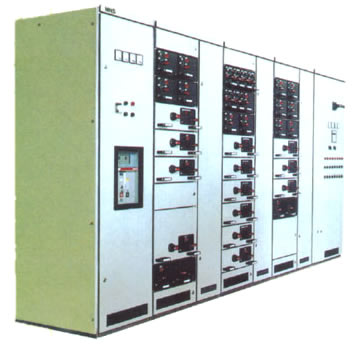

1. 本裝置引進ABB技術制造，是一種用標準模件有工廠組裝的組合式低壓抽出式開關柜，本裝置適用于交流50～60Hz、額定工作電壓660V及以下的供電系統，用于發展、輸電、配電、電能轉換和電能消耗設備的控制。系目前我國高等級產品。
2. 本開關柜框架由C型鋼及G型橫梁組裝而成，C型鋼具有E=25mm為模數的安裝孔。
3. 門、側板由優質鋼板經加工而成。
4. 全部框架及內層隔板都作鍍鋅鈍化處理。
5. 柜體顔色為汪駝灰色和駝色，如客戶有特殊要求可與本公司聲明。
6. 柜體外殼防護等級為IP3X、IP4X（特殊要求可達IP54）
7. 抽屜尺寸分為以下五種
8E/4：高200×寬150×深400
8E/2：高200×寬300×深400
8E：高200×寬600×深400
16E：高400×寬600×深400
24E：高600×寬600×深400
8. 本裝置符合IEC439，VDEO660第5部分和GB7251-87《低壓成套開關設備》國家標準，ZRK36001-89《低壓抽出式成套開關設備》專業標準。
9. 主要技術參數：
| 序號 |
項目 |
技術參數 |
|
1 |
額定絕緣電壓 |
660V |
|
2 |
額定工作電壓 |
380V，660V |
|
3 |
主母線****工作電流 |
5000A |
|
4 |
主母線額定耐受電流 |
100KA |
|
5 |
主母線定峰值耐受電流 |
220KA |
|
6 |
配電母線（垂直母線）****工作電流 |
1000A |
|
7 |
配電母線（垂直母線）峰值電流 |
|
| |
標準型
加強型 |
105KA（****值）
176KA（****值） |
|
